    KDAS组合密封圈作用

    概况:

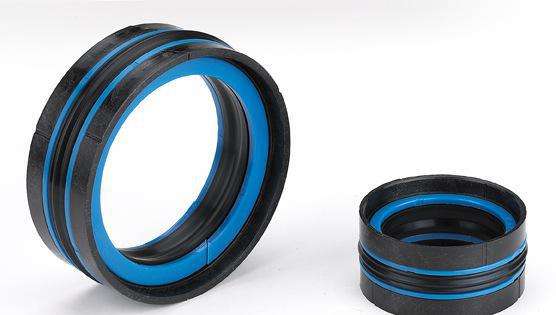

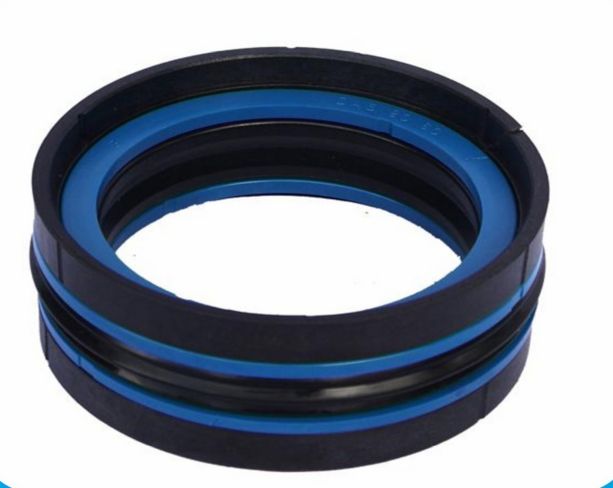

    KDAS组合密封圈是一种双向作用活塞密封圈。 此组合密封圈是由一个弹性橡胶圈、两个附加挡圈和两个耐磨环所组成。本设计提供了一个紧凑的密封与导向相结合的方案'并适合安装在封闭沟槽内的组合密封圈

    说明

    KDAS组合密封圈包括一个弹性齿状密封 圈、两个挡圈和两个耐磨坏。在中间有一个真正起密封作用的密封元件;而在每一边各放置一个挡圈和一个耐磨环。挡圈防止密封圈被挤出到间隙中去;中间的密封圈是齿状密封圈在静止和运动时都能起良好密封作用。耐磨坏的作用是在缸体内对活塞导向,并且承受径向力。

    优点

    一封闭的沟槽和整体式活塞一活塞总长度较短

    一密封圈和耐磨环共用一个沟槽一活塞生产成本低,密封圈和耐磨环价廉

    一对间隙的抗挤出能力极强一弹性密封圈不会扭曲和翻转

    一良好的防泄漏性能

    一开斜切口的挡圈和耐磨环易于装配

    应用范围

    KDAS组合密封圈经常在作往复运动的液压 缸和活塞中用作密封元件,例如:轻型推土机、注塑机、吹瓶机、起重机、叉车、液压闸门及农业机械等

    技术数据

    压力:≤25MPa

    速度:最大往复速度0.5 m/s

    温度: -30°C ~ + 110°C

    介质:适用于石油基液压油、难燃液压液、环保安全液压液(生物油)、水和其它,决定于密封圈材料

    作用

    三个密封唇都位于外径上。两个外端密封唇作均附加性密封'中间密封唇是较宽的,并且是主密封唇。在密封圈的内径处(静密封).与沟槽底径的接触面是比较宽的。在每边安放一个挡圈对弹性体进行支承并防止其挤出。这种有台阶的挡圈可防止密封件在运行时产生旋转。
